保养维护手册

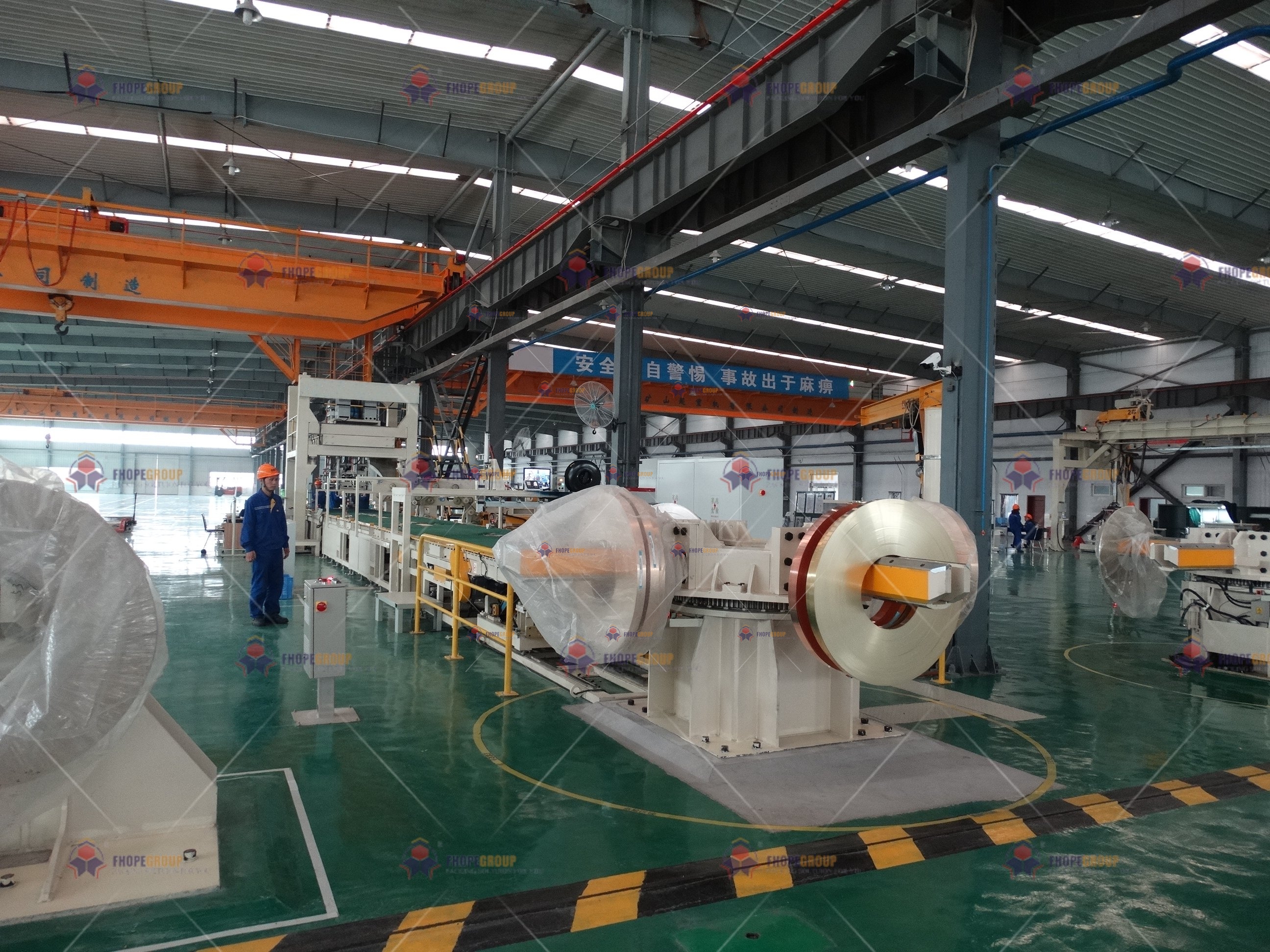

本手册适用于风鼎机械全自动钢卷/铝卷/铜带包装线及环体/水平缠绕包装机、托盘更换机、翻转机等重型卷材包装设备。现场维保人员需严格按照以下项目执行，确保包装线防散包、耐锈蚀能力及自动化节拍稳定。
---
维护目标与频率规划
目标：使设备综合效率（OEE）维持在 85% 以上，关键部件（缠绕头、断带刀、输送辊道）无突发故障，控制柜无积灰导致误报。
频率规划表：
| 维护等级 | 执行频次 | 负责人 | 建议工时 |
|---|---|---|---|
| 日常点检 | 每班次（8h） | 操作员 | 15min |
| 周保养 | 每周最后一天 | 维修技工 | 1h |
| 月保养 | 每月第一个工作日 | 设备工程师 | 2h |
| 季保养 | 每季度末 | 设备工程师+厂家支持 | 4h |
| 年保养 | 每年停机检修期 | 厂家售后 | 2~3天 |
异常处置总原则：日常点检发现的异常需在 2 小时内反馈班组长；周/月保养发现的问题须记录并安排次日处理；季度保养发现的结构裂纹、液压渗漏须立即停机。
---
日常点检项
每班次操作员开机前及生产间隙完成以下 7 项检查。
| 点检项目 | 方法 | 合格标准 | 异常处置 |
|---|---|---|---|
| 缠绕膜/纸卷余量 | 目测膜卷直径 | 膜卷直径 ≥ 50mm | 低于标准时预装新卷，不允许空转 |
| 断带刀刀口 | 手指轻触刀口（手套防护） | 无毛刺、无缺口 | 更换刀片（备件编号 FH-PK-01） |
| 输送辊道运转 | 空载低速运行 1min | 无卡滞、无异响 | 检查轴承润滑，加注 2# 锂基脂 |
| 气动夹紧压力 | 观察气源三联件压力表 | 0.5~0.7 MPa | 调整减压阀或检查管路泄漏 |
| 控制柜散热风扇 | 听声音、手背靠近出风口 | 风扇转动、出风正常 | 清理滤网或更换风扇 |
| 光电传感器表面 | 无尘布擦拭 | 无油污、无遮挡 | 更换污染严重的光电（备件 FH-SEN-03） |
| 安全光栅/急停按钮 | 人为遮挡光栅/按下急停 | 设备立即停止，报警灯亮 | 复位后正常，否则检查线路 |
未列入清单的异常：如发现设备异响、异味、抖动，立即按下红色急停，挂“禁止操作”牌并通知维修。
---
周期保养（周/月/季）
周保养（第 6~7 天）
1. 缠绕机构润滑：对缠绕组件的直线导轨、滚珠丝杠、轴承座加注 3 号通用锂基脂，每个注油点 3~5 下。标准：润滑脂均匀渗出。
2. 紧固件检查：使用扭矩扳手检查缠绕头底板螺栓、电机联轴器顶丝、传感器支架螺丝。扭矩值按设备铭牌，常见为 8.8 级螺栓 M12：80 N·m。
3. 气路排水：打开三联件下方排水阀，排尽积水。若连续排水超过 200mL，需检查干燥机是否失效。
4. 膜架刹车张力：旋转张力调节旋钮，用拉力计测量膜层拉力，应在 20~40 N 之间。不达标则清洁刹车片或更换。
月保养（每月第 1 个工作日）
1. 电柜清洁与端子检查：断电后使用毛刷+吸尘器清洁控制柜内部，检查主接触器触点（烧蚀深度 >1mm 需更换）、接线端子（松动用螺丝刀紧固至 0.6 N·m）。
2. 输送链条张紧：测量链条下垂量，自由侧下垂应在 10~15mm 之间。调整张紧轮使链条松紧适当，若节距伸长超过 2%，更换链条。
3. 断带刀气缸动作：手动测试断带刀伸出/缩回 3 次，行程 50mm，动作时间 <1s。若气缸爬行，拆解清洁并更换密封圈。
4. 翻转机/托盘更换机（如配置）：检查液压油位（油标中位），过滤器发黑则更换滤芯。
季保养（每季度末）
1. 整机水平度校准：使用水准仪测量输送辊道水平，左右偏差 ≤2mm。超出时调整地脚螺栓。
2. 减速机油更换：缠绕头减速机、输送线减速箱放油并注入新油（推荐美孚 600 XP 220），油量至油镜检查孔中间线。
3. 轴承游隙测量：用手持千分表测量缠绕头主轴承径向游隙，标准 ≤0.08mm。超差则更换轴承（备件 FH-BRG-06）。
4. 安全系统全面验证：模拟所有安全光栅、安全门、急停回路，确保每项都能使设备在 200ms 内停机。
---
易损件替换与备件管理
易损件清单及更换条件
| 备件名称 | 备件编号 | 更换触发条件 | 建议库存量 | 供应商 |
|---|---|---|---|---|
| 断带刀片 | FH-PK-01 | 刀口崩缺或钝化导致膜切不断 | 6 片 | 风鼎原厂 |
| 光电传感器 | FH-SEN-03 | 误触发或对射距离缩至 30% 以下 | 4 个 | 风鼎原厂 |
| 膜卷张紧刹车片 | FH-BRA-02 | 张力波动 >10N 或刹车面磨损 >2mm | 4 套 | 风鼎原厂 |
| 缠绕头主轴承 | FH-BRG-06 | 径向游隙 >0.08mm 或运转异响 | 2 件 | 风鼎原厂 |
| 输送辊道辊子 | FH-ROL-10 | 辊面磨损深度 >1.5mm 或转动卡阻 | 3 根 | 风鼎原厂 |
| 液压油滤芯 | FH-FIL-05 | 压差指示变红或每 500 小时 | 6 个 | 风鼎原厂 |
备件管理要点
- 所有备件入库前必须登记批次号，并做外观检查。
- 备用传感器、刀片等需存放在防潮柜内（湿度 <60%）。
- 每季度盘点一次，低于最低库存（上表建议库存量的一半）立即补单。
- 更换备件后必须填写《备件更换记录单》（见下节）。
---
维保记录表格建议
日常点检记录表（每班次）
| 点检项 | 早班 | 中班 | 晚班 | 异常备注 | 签名 |
|---|---|---|---|---|---|
| 膜卷余量 | □ 合格 □ 异常 | □ 合格 □ 异常 | □ 合格 □ 异常 | ||
| 断带刀 | □ 合格 □ 异常 | □ 合格 □ 异常 | □ 合格 □ 异常 | ||
| 辊道运转 | □ 合格 □ 异常 | □ 合格 □ 异常 | □ 合格 □ 异常 | ||
| 气动压力 | □ 合格 □ 异常 | □ 合格 □ 异常 | □ 合格 □ 异常 | ||
| 控制柜风扇 | □ 合格 □ 异常 | □ 合格 □ 异常 | □ 合格 □ 异常 | ||
| 安全装置 | □ 合格 □ 异常 | □ 合格 □ 异常 | □ 合格 □ 异常 |
周期保养执行单（周/月/季）
| 保养项目 | 执行日期 | 执行人 | 检查结果 | 异常处理记录 |
|---|---|---|---|---|
| 缠绕机构润滑 | □ 达标 □ 需复检 | |||
| 紧固件检查 | □ 达标 □ 需复检 | |||
| 电柜清洁端子 | □ 达标 □ 需复检 | |||
| 液压油位滤芯 | □ 达标 □ 需复检 | |||
| 减速机油更换 | □ 达标 □ 需复检 |
使用说明：表格可复印或复用。日常记录表由操作员填写，周期保养单由维修人员填写并归档，保存期不低于 2 年。
---
现场维护疑问处理
1. 缠绕膜切断不彻底，膜粘连怎么办？
排查步骤： - 检查断带刀片是否崩口（用 10 倍放大镜），崩口则更换 FH-PK-01。 - 检查气缸气压是否达到 0.6 MPa，不足则调整减压阀。 - 检查刀片与膜接触角度，若偏移 >5°，松开安装螺栓重新调至 90°。
2. 输送辊道出现周期性异响，原因及处理？
典型原因：辊子轴承缺油或辊面卡入异物。 - 停机后用压缩空气吹扫辊子缝隙。 - 若异响来自轴承座，加注 3 号锂基脂 5 下，如仍异响，拆下轴承检查，径向游隙 >0.1mm 即更换 FH-BRG-06。
3. 控制柜频繁跳闸或报警灯闪烁？
标准化处理： - 断开主电源，测量三相电压是否平衡（偏差 ≤5%）。 - 检查变频器散热片是否积灰，用风枪吹净。 - 查看故障代码（手册附录索引），例如代码 E.04 表示电机过载，需检查机械卡阻。 - 如无法复位，联系风鼎售后 400-XXX-XXXX（数据脱敏）。
4. 托盘更换机（Pallet Changer）举升缓慢？
- 检查液压油位，缺失则加注至油标中位。 - 清洗吸油滤芯（FH-FIL-05），若发黑变硬则更换。 - 油温超过 60℃ 时停机冷却，否则液压油黏度下降。
安全提醒：任何电气维修前必须执行“断电→验电→挂牌”；液压系统维修前需释放残余压力。
---
*本手册由风鼎机械工程技术部编制，版本 V2.3，生效日期 2025-02-01。未经书面许可不得复制。*
